Mittelsprossensystem 8 mm Alu-Pvc – 60 mm breit

14,20  pro m inkl. Mwst.

Spedition AT:

Spedition EU:

4 - 12 Werktage

6 - 20 Werktage

Sperrgut:

Paket:

1 - 3 Werktage

1 - 3 Werktage

Länge (m)
Gesamtpreis
Artikelnummer: 2001-8-VAPVC Kategorie:
Beschreibung
Profilsysteme Alu - PVC

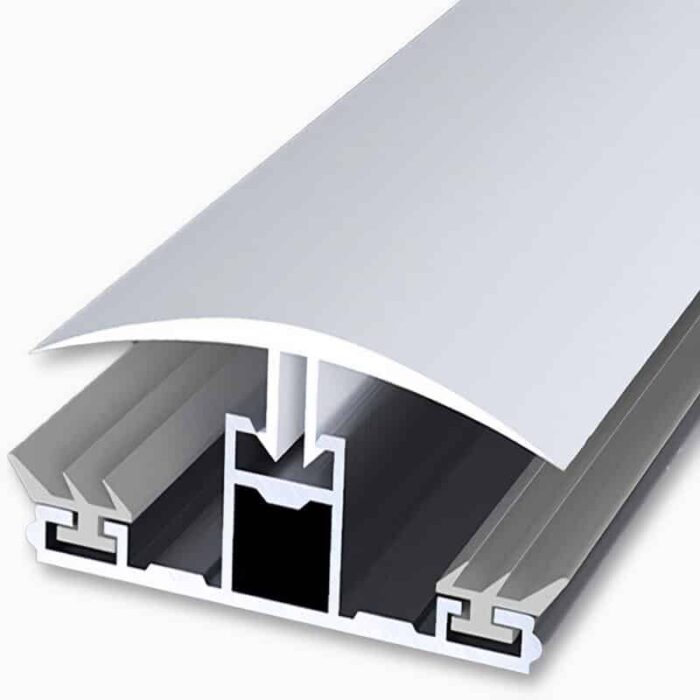

Mittelsprossensystem 8 mm Alu-PVC – 60 mm breit

Hochfunktionales Verbindungsprofil aus pressblankem Strangpressaluminium und hochelastischen PVC-Komponenten. Ideal konzipiert für die witterungsbeständige, dauerhaft dichte und spannungsfreie Längsverbindung von 8 mm Doppelstegplatten auf tragenden, verzugsfreien Konstruktionen.

Für 8 mm Stegplatten
ca. 60 mm Breite
Inkl. Lippendichtungen
Teilweise Freitragend (bis 50 cm)
Aluminium Pressblank

Perfekte Stoßverbindung

Speziell für Stoßfugen entwickelt, um 8 mm Hohlkammerplatten verlässlich und stabil in Position zu halten.

Exzellente Dichtigkeit

Die im Lieferumfang enthaltenen Lippendichtungen schützen die Konstruktion dauerhaft vor Schlagregen und Insekten.

Aluminium Pressblank

Das stranggepresste Aluminium bildet durch Sauerstoffkontakt eine Oxidschicht als natürlichen Rostschutz.

Statische Flexibilität

Dank stabiler Bauform verhält sich das Profil teilweise freitragend und kann bis zu 50 cm ohne Unterbau überbrücken.

Langlebige, verlässliche und montagefreundliche Verbindungskomponente.

Das 8 mm Alu-PVC Mittelsprossensystem gleicht thermisch bedingte Dehnungszyklen der Stegplatten materialschonend aus. Es schützt Stoßfugen dauerhaft vor Sickerwasser und sichert den Werterhalt Ihrer Überdachung.

Wichtige Installationsvorgaben auf formstabilen Tragwerken

Dieses hybride Profilsystem wird direkt auf der Trägerstruktur verankert. Für die Befestigung und Vorbereitung der Schraubkanäle lässt sich das Aluminium mühelos mit einem Standard-Metallbohrer bearbeiten.

Wichtiger bauphysikalischer Hinweis: Das System benötigt ein stabiles Fundament. Um eine einwandfreie Funktion der PVC-Lippendichtungen sicherzustellen, darf dieses System ausschließlich auf absolut verzugsfreien Unterkonstruktionen montiert werden. Ein Einsatz auf ungetrocknetem oder verzugsanfälligem Bauholz wird nicht empfohlen.

Empfohlene Unterkonstruktionen

  • Formstabile Leimbinder (BSH)
  • Stranggepresste Aluminiumträger
  • Solide Stahl- und Metallkonstruktionen
  • Verzugsfreie, trocken gelagerte Profile
  • Rahmenkonstruktionen im Fassadenbau

Produktdaten auf einen Blick

Alle technischen Spezifikationen und anwendungsrelevanten Kennwerte des 8 mm Alu-PVC Mittelsprossensystems.

Produktübersicht

  • ProdukttypMittelsprossensystem
  • MaterialbasisAluminium & PVC-Komponenten
  • Kompatibilität8 mm Doppelstegplatten
  • Profilbreiteca. 60 mm
  • Profillängen2000 mm – 7000 mm

Technische Eigenschaften

  • DichtungenInklusive Lippendichtungen
  • FreitragendBis zu 50 cm Überbrückung möglich
  • OberflächeAluminium Pressblank
  • OptikNatürliche Extrusionsstreifen
  • KorrosionsschutzSelbstpassivierende Oxidschicht

Planung & Handhabung

  • UnterkonstruktionLeimbinder / Metall (verzugsfrei)
  • Zuschnitt LängeHandkreis- / Stichsäge (feinzahnig)
  • BohrungenPräzise mit Metallbohrer
  • WartungsaufwandWartungsfrei
  • LagerungTrocken, kühl, kein Bodenkontakt

Alu-PVC Mittelsprossensystem für 8 mm Stegplatten – Technische Details

Das Universal-Mittelsprossensystem in 60 mm Breite stellt eine wirtschaftlich hocheffiziente, statisch verlässliche und langlebige Systemkomponente für die professionelle Dachentwässerung und Wandverglasung dar. Entwickelt wurde das Profil gezielt für die Ausführung von Stoßfugen und Verbindungen bei Stegplatten in 8 mm Stärke. Dank der engen Toleranzen im industriellen Strangpressverfahren wird die mechanische Anpresskraft über die gesamte Profillänge absolut homogen verteilt. Dadurch werden gefährliche Punktbelastungen an den Plattenrändern vermieden, was das Risiko von Spannungsrissen in Polycarbonat- oder Acrylglas-Hohlkammerplatten bei wechselnden Klimaverhältnissen drastisch minimiert.

Die unbeschichtete, pressblanke Aluminiumoberfläche weist prozessbedingt sichtbare Extrusionsstreifen auf. Diese feinen Linien entstehen während des Ziehvorgangs in der Produktion und verhalten sich in Bezug auf Statik, Festigkeit und Korrosionsschutz vollkommen neutral. Bei Kontakt mit Luftsauerstoff bildet das rohe Aluminium eigenständig eine mikroskopisch dichte Passivschicht aus Aluminiumoxid. Diese natürliche Sperrschicht schützt den Profilkörper dauerhaft vor industriellen Immissionen, saurem Regen und aggressiver UV-Strahlung, ohne abzublättern. Ein nachträgliches Lackieren, Pulverbeschichten oder Eloxieren ist für die Werterhaltung des Bauteils im dauerhaften Außeneinsatz nicht erforderlich.

Technische Spezifikationen

  • Statische EigenschaftFreitragende Funktion bis max. 50 cm Spannweite
  • SystembezeichnungMittelsprossensystem 8 mm Alu-PVC – 60 mm breit
    Profiltyp / BauformVerbindungsprofil für Längsstoßfugen
    Profilbreiteca. 60 mm
    MaterialbasisAluminium pressblank (Extrusionsqualität) & PVC
    DichtungskomponentenHochelastische, vormontierte Lippendichtungen
    TrägeranforderungAusschließlich verzugsfreie Unterkonstruktionen (Leimholz, Metallträger)
    PlattenkompatibilitätExakt abgestimmt auf 8 mm Doppelstegplatten

    Passende Profilkomponenten aus dem System

    Ergänzende Systemprofile aus der Alu - Gummi Serie zur Realisierung von Mittelfeldern, Überhängen und Spezialanschlüssen:

    Praxistipp zur sachgemäßen Lagerung

    Bitte lagern Sie die Profilschienen stets trocken und kühl, idealerweise auf einer ebenen Unterlage in einem geschützten Innenraum. Direkter Bodenkontakt sollte zwingend vermieden werden. Falls eine vorübergehende Außenlagerung unumgänglich ist, schützen Sie die Profile unbedingt mit einer hellen, lichtundurchlässigen Abdeckfolie, um Hitzestaus unter direkter Sonneneinstrahlung zu verhindern.

    Kompatible Alternativ-Systeme
    Allgemeines Montagezubehör

    Häufig gestellte Fragen (FAQ)

    Antworten auf bauphysikalische und montagerelevante Fragen zum Alu-PVC Mittelsprossensystem.

    Für welche Zwecke wird das 8 mm Alu-PVC Mittelsprossensystem verwendet?

    Dieses System dient als statisch stabiles und regendichtes Verbindungsprofil für Längsstoßfugen. Es wird exakt zwischen zwei aneinandergrenzenden 8 mm Doppelstegplatten montiert und stellt eine materialschonende, feste Verbindung bei Überdachungen sicher.

    Welche mechanische Besonderheit bietet die Geometrie der Mittelsprosse?

    Aufgrund der robusten Konstruktion verhält sich die Schiene teilweise freitragend. Das bedeutet, dass sie einen freien Überhang bzw. eine Spannweite von bis zu 50 cm ohne zusätzliche Unterstützung der Unterkonstruktion sicher überbrücken kann.

    Sind die benötigten Dichtungen im Paket enthalten?

    Ja, das System wird montagebereit inklusive der passenden, hochelastischen Lippendichtungen geliefert. Diese legen sich lückenlos an die Kammerwände der 8 mm Stegplatten an und blockieren Sickerwasser, Schmutz und Insekten.

    Welche Kriterien muss das tragende Untergerüst erfüllen?

    Das Profil erfordert einen absolut verzugsfreien Unterbau. Optimal geeignet sind massive Metallträger oder formstabile Leimbinder (BSH). Auf feuchtem, sägerauem oder verzugsanfälligem Bauholz sollte das System nicht montiert werden, da arbeitendes Holz die dauerhafte Funktion der Dichtlippen beeinträchtigen kann.

    Wie lässt sich das Material vor Ort bearbeiten?

    Das Ablängen erfolgt problemlos mittels einer Handkreissäge oder Stichsäge, sofern ein feinzahniges Metallsägeblatt verwendet wird. Notwendige Befestigungslöcher können präzise mit einem gewöhnlichen Metallbohrer gebohrt werden.

    Verarbeitungshinweis: Nutzen Sie für den individuellen Längenzuschnitt vor Ort eine Handkreissäge oder Stichsäge mit einem feinzahnigen Metallsägeblatt (Vielzahnsägeblatt) bei hoher Drehzahl, um vollkommen gratfreie, saubere Schnittkanten zu erzielen.
    Zusätzliche Informationen
    Maßen. v.
    VerwendungVerbindung und Abdichtung der Stoßfuge von zwei Stegplatten/Kunststoffplatten durch PVC-Profilober- und Alu-Profilunterteil
    MaterialAluminium / PVC
    Farbeweiß
    Aufnahmefür 8mm Stegplatten / Kunststoffplatten
    Breite60mm
    Länge1000 mm, 2000 mm, 2500 mm, 3000 mm, 3500 mm, 4000 mm, 4500 mm, 5000 mm, 6000 mm, 7000 mm
    MarkeMade in Germany
